VFD510 IP55 de alto rendimiento VEIKONG
VFD510
El inversor de alta protección de la serie VFD510 es un inversor con grado de protección LP55 lanzado por nuestra empresa. El VFD510 es un producto desarrollado y mejorado en base a la serie VFD530 de VELKONG. No solo tiene el rendimiento de alta calidad de la serie VFD530, sino que también tiene la función de alta protección adicional.
Cantidad
VEIKONG VFD510 IP55 VFD VFD de control vectorial
1. Presentación del nuevo modelo de la serie VEIKONG VFD510 IP55 VFD:

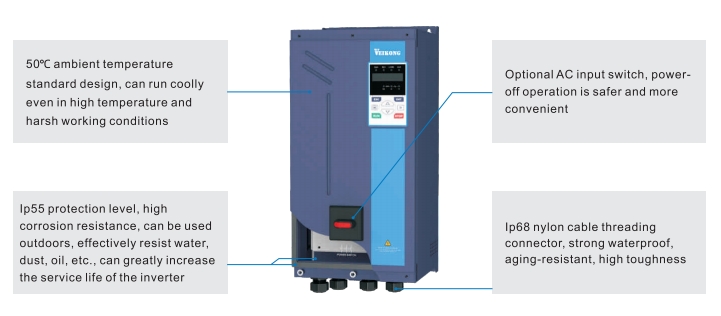

Presentamos el innovador inversor de alta protección de la serie VFD510 IP55 VFD: ¡su solución para entornos desafiantes! Con un impresionante grado de protección IP55, este inversor está diseñado específicamente para prosperar en entornos con exceso de polvo, aceite y neblina de agua. Con una versión mejorada de la serie líder VEIKONG VFD530, el VFD510 IP55 VFD conserva una calidad excepcional y ahora ofrece una función de alta protección adicional.
Este inversor de gama alta es versátil y puede impulsar tanto motores asíncronos como motores síncronos de imán permanente. Viene con una función STO estándar y admite una variedad de tipos de codificadores e interfaces de comunicación, lo que proporciona flexibilidad y conveniencia.
Nuestra serie VFD510 IP55 VFD no solo ofrece un excelente rendimiento y confiabilidad, sino que también está repleta de características que la distinguen del resto. Quedará impresionado con sus amplias capacidades funcionales y su capacidad de adaptarse a una variedad de condiciones ambientales.
Invierta en el inversor de la serie VFD510 IP55 VFD y manténgase a la vanguardia, sin importar el entorno.
2. Servicio posventa VEIKONG
1. VEIKONG le ofrece una garantía de calidad de 18 meses. Nos haremos responsables de cualquier problema que surja durante este período. Siempre que los clientes nos proporcionen informes de errores de VFD, les proporcionaremos piezas de reparación gratuitas.
2. Comuníquese con su representante de ventas de manera oportuna si tiene algún problema durante el uso. Mientras tanto, crearemos un equipo técnico profesional en línea para resolver problemas complejos de aplicación para usted.
2. Comuníquese con su representante de ventas de manera oportuna si tiene algún problema durante el uso. Mientras tanto, crearemos un equipo técnico profesional en línea para resolver problemas complejos de aplicación para usted.
VEIKONG, ¡su proveedor de confianza!
3. Características de la nueva serie VFD510 IP55 de VEIKONG
1) Diseño de conducto de aire independiente
El diseño de conducto de aire independiente evita de manera efectiva que el polvo ingrese al inversor y provoque cortocircuitos y otras fallas, mejorando así la confiabilidad;
El uso de un gran volumen de aire y un ventilador de enfriamiento de larga duración reduce de manera efectiva el aumento de la temperatura interna del inversor y garantiza un funcionamiento confiable y estable del inversor.
El diseño de conducto de aire independiente evita de manera efectiva que el polvo ingrese al inversor y provoque cortocircuitos y otras fallas, mejorando así la confiabilidad;
El uso de un gran volumen de aire y un ventilador de enfriamiento de larga duración reduce de manera efectiva el aumento de la temperatura interna del inversor y garantiza un funcionamiento confiable y estable del inversor.
2) Sistema de protección completo
Toda la serie cuenta con protección STO, protección contra cortocircuito de salida, protección contra sobrecorriente a tierra, protección contra sobrecarga del controlador, protección contra sobrecarga del motor, protección contra sobretemperatura del controlador, protección contra sobretemperatura del motor PT100/PT1000/KTY84 opcional, etc.
Dependiendo del tipo de falla, se puede configurar para que se detenga sin fallas, se detenga por desaceleración por fallas o continúe funcionando por fallas, lo que brinda comodidad al manejo de emergencia en el sitio
Toda la serie cuenta con protección STO, protección contra cortocircuito de salida, protección contra sobrecorriente a tierra, protección contra sobrecarga del controlador, protección contra sobrecarga del motor, protección contra sobretemperatura del controlador, protección contra sobretemperatura del motor PT100/PT1000/KTY84 opcional, etc.
Dependiendo del tipo de falla, se puede configurar para que se detenga sin fallas, se detenga por desaceleración por fallas o continúe funcionando por fallas, lo que brinda comodidad al manejo de emergencia en el sitio
3) Proceso de rociado automático de revestimiento conformado
Se utilizan múltiples revestimientos conformados de alta calidad para mejorar la adaptabilidad ambiental del producto.
El revestimiento conformado adopta un proceso de rociado automático para garantizar la uniformidad del espesor de rociado de la placa de circuito y la consistencia de la dosificación del producto.
Se utilizan múltiples revestimientos conformados de alta calidad para mejorar la adaptabilidad ambiental del producto.
El revestimiento conformado adopta un proceso de rociado automático para garantizar la uniformidad del espesor de rociado de la placa de circuito y la consistencia de la dosificación del producto.
4) Amplio rango de entrada de voltaje que cumple con los estándares internacionales
Voltaje nominal
Rango de fluctuación de voltaje permitido
Potencia de entrada
Frecuencia
Modelos monofásicos/trifásicos de 220 V: 200 V~240 V
Modelos trifásicos de 380 V: 380 V~480 V
-15 %-10 %
50 Hz o 60 Hz. Rango de fluctuación permitido +5 %
Voltaje nominal
Rango de fluctuación de voltaje permitido
Potencia de entrada
Frecuencia
Modelos monofásicos/trifásicos de 220 V: 200 V~240 V
Modelos trifásicos de 380 V: 380 V~480 V
-15 %-10 %
50 Hz o 60 Hz. Rango de fluctuación permitido +5 %
5) Experimento de simulación de diseño térmico
El software de plataforma de simulación térmica precisa se utiliza para garantizar la confiabilidad de la simulación térmica. Todos los inversores de la serie VFD510 se han sometido a pruebas de simulación térmica. Solo dentro de los requisitos de diseño de seguridad de simulación térmica, se desarrollan prototipos físicos. Después de las pruebas reales, los resultados de la simulación térmica son muy cercanos a los resultados de las pruebas físicas. En condiciones de prueba extremas, la simulación térmica puede reemplazar la simulación de carga real, agregando una capa adicional de prueba térmica científica.
El software de plataforma de simulación térmica precisa se utiliza para garantizar la confiabilidad de la simulación térmica. Todos los inversores de la serie VFD510 se han sometido a pruebas de simulación térmica. Solo dentro de los requisitos de diseño de seguridad de simulación térmica, se desarrollan prototipos físicos. Después de las pruebas reales, los resultados de la simulación térmica son muy cercanos a los resultados de las pruebas físicas. En condiciones de prueba extremas, la simulación térmica puede reemplazar la simulación de carga real, agregando una capa adicional de prueba térmica científica.
6) Prueba estricta de aumento de temperatura
La prueba de aumento de temperatura de todo el variador adopta la prueba de sobrecarga de ciclo más estricta para garantizar un funcionamiento confiable a largo plazo en condiciones de carga extremas.
Prueba de sobrecarga cíclica: a una temperatura ambiente de 50°, haga funcionar a 1,5 veces la corriente de sobrecarga durante 1 minuto, luego haga funcionar a la corriente nominal durante 4 minutos y luego haga funcionar a 1,5 veces la corriente nominal durante 1 minuto. Este ciclo continuo funciona durante 5 minutos por ciclo hasta que el sistema alcanza un estado de equilibrio térmico y todo el variador se encuentra dentro del rango de seguridad de diseño térmico.
La prueba de aumento de temperatura de todo el variador adopta la prueba de sobrecarga de ciclo más estricta para garantizar un funcionamiento confiable a largo plazo en condiciones de carga extremas.
Prueba de sobrecarga cíclica: a una temperatura ambiente de 50°, haga funcionar a 1,5 veces la corriente de sobrecarga durante 1 minuto, luego haga funcionar a la corriente nominal durante 4 minutos y luego haga funcionar a 1,5 veces la corriente nominal durante 1 minuto. Este ciclo continuo funciona durante 5 minutos por ciclo hasta que el sistema alcanza un estado de equilibrio térmico y todo el variador se encuentra dentro del rango de seguridad de diseño térmico.
7) Prueba de ciclo completo
Durante el desarrollo del producto, se probará sistemáticamente toda la placa PCB. Después del ensamblaje, se probará toda la máquina y se probará el entorno EMC. Después de pasar la inspección de calidad, se realizará una prueba de envejecimiento a alta temperatura de 12 horas a 50 °C para garantizar la calidad de entrega de toda la serie de productos.
Durante el desarrollo del producto, se probará sistemáticamente toda la placa PCB. Después del ensamblaje, se probará toda la máquina y se probará el entorno EMC. Después de pasar la inspección de calidad, se realizará una prueba de envejecimiento a alta temperatura de 12 horas a 50 °C para garantizar la calidad de entrega de toda la serie de productos.

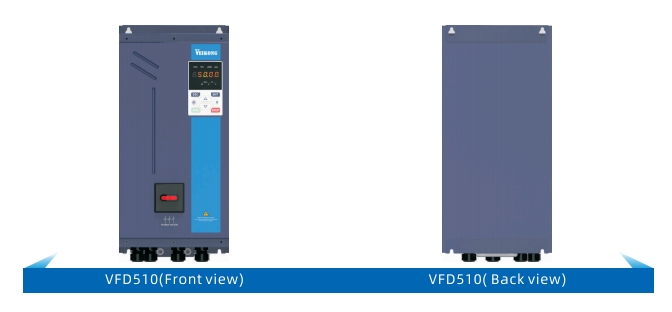

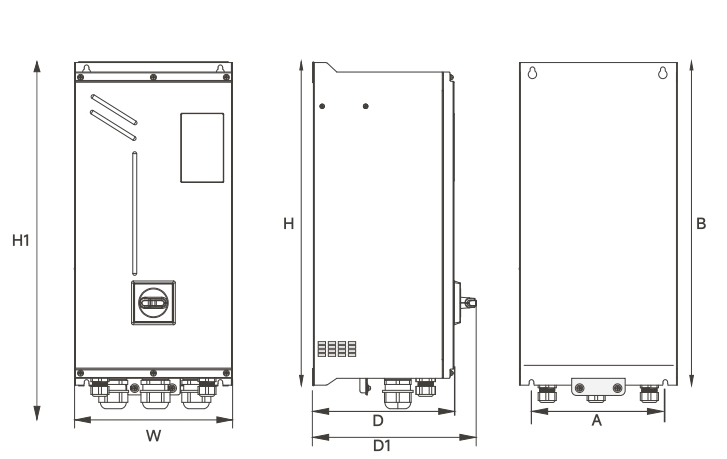

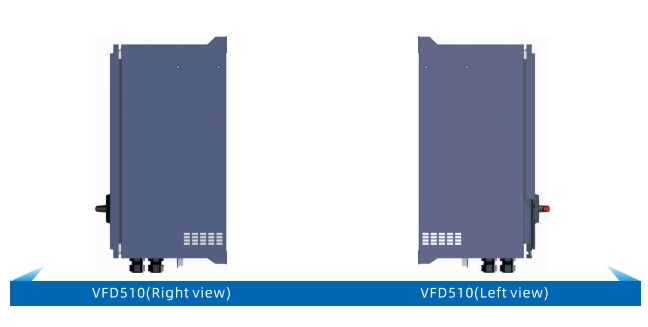

4. Tamaño del producto VEIKONG y todos los lados mostrados
Tabla de selección de producción
| Modelo de inversor | Capacidad nominal (KVA) | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Motor aplicable (kilovatios) | Tamaño estructural | Unidad de frenado | |
| Carga pesada | |||||||
| VFD510-4R0-T4B | 5.9 | 10.5 | 9.4 | 4kw | SIZE A | Construido en | |
| VFD510-5R5-T4B | 8.9 | 14.6 | 13.0 | 5.5kw | |||
| VFD510-7R5-T4B | 11 | 20.5 | 17.0 | 7.5kw | SIZE B | ||
| VFD510-011-T4B | 17 | 26.0 | 25.0 | 11kw | |||
| VFD510-015-T4B | 21 | 35.0 | 32.0 | 15kw | SIZE C | ||
| VFD510-018-T4B | 24 | 38.5 | 37.0 | 18.5kw | |||
| VFD510-022-T4B | 30 | 46.5 | 45.0 | 22kw | |||
| VFD510-030-T4(B) | 40 | 62.0 | 60 | 30kw | SIZE D | ||
| VFD510-037-T4(B) | 50 | 76.0 | 75 | 37kw | |||
| VFD510-045-T4(B) | 60 | 92.0 | 90 | 45kw |
